星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究

标签: 系统集成步骤 2025-07-11

  随着可再生能源的兴起,光伏发电与储能系统的集成成为了研究的热点。本研究以光伏(PV)-储能系统(ESS)为对象,针对其集成问题进行了系统分析和优化设计。首先,我们详细描述了光伏发电与储能系统的独立工作模式,然后采用系统集成的方法将二者有机地结合起来,以提升系统的能源效率并且实现供电的稳定。其次,本研究借助于数学模型进行了系统优化配置的设计。在模型设计的过程中,我们引入了多项约束,包括但不限于光伏系统的额定功率、储能系统的最大电池容量和系统投资成本的限制。模型的设计旨在通过最优化配置实现电功率平衡并且降低系统运行成本。最后,通过实例分析,验证了该光伏-储能集成系统在应对电网负荷波动、提高能源效率、减少系统成本等方面的优势。据此,该研究极大地推动了光伏-储能系统集成技术的研究和应用,为相关领域提供了新的思路和指导。

  随着全球能源结构的转型,可再生能源已成为当前及未来能源发展的重要趋势。其中,光伏发电作为重要的可再生能源形式,已获广泛的应用和研究。然而,由于光伏发电的不稳定性和不连续性,使其在大规模并网运行中面临一定的挑战。这需要我们寻找一种有效的方式,将可再生能源与新兴的储能技术有效地结合,以提高能源利用效率和系统稳定性。因此,光伏(PV)-储能系统(ESS)的系统集成问题逐渐引起了研究者的注意。本研究以此为依托,以光伏-储能系统为研究对象,通过系统性的分析和优化设计,旨在打造一套兼具效率和稳定性的光伏-储能集成系统。

  光伏发电系统是利用太阳能将光能转化为电能的一种可再生能源发电系统。在独立工作模式下,光伏发电系统不依赖于任何外部能源输入,完全依靠太阳能来进行发电。

  光伏发电系统的独立工作模式可以分为两种:直流独立工作模式和交流独立工作模式。

  直流独立光伏发电系统由光伏阵列、电池组和直流负载组成。光伏阵列通过光电效应将太阳能转化为直流电能,经过充电控制器充电至电池组中。电池组将储存的能量提供给直流负载使用。这种工作模式适用于无人岛屿、山区牧区、移动车辆等无电网供电的场景。

  交流独立光伏发电系统由光伏阵列、电池组、逆变器和交流负载组成。光伏阵列转化太阳能为直流电能,充电控制器将电池组充电。逆变器将直流电转换为交流电,以满足交流负载的供电需求。这种工作模式适用于无电网供电或有电网供电但经常停电的场景,如偏远农村、野外工地等。

  光伏-储能系统的独立与互动关系体现在系统的能量流动和控制策略上。在独立工作模式下,光伏发电系统通过储能系统实现对太阳能的储存和利用,提高系统的可靠性和稳定性。光伏发电系统通过充电控制器将太阳能转化为电能储存在电池组中,再根据负载需求,通过逆变器将电能转换为交流电供交流负载使用。

  光伏发电系统与储能系统之间需要进行合理的控制策略和能量管理,以实现最佳的能源利用效率和系统安全稳定运行。例如,根据太阳能的强度和负载需求的变化,合理调节光伏阵列的工作状态和电池组的充放电策略,以实现最大的能源采集效率和电能供应质量。

  光伏发电系统的独立工作模式是利用太阳能进行发电并储存能量,满足负载需求的一种工作模式。该模式下,光伏发电系统通过逆变器将直流电转换为交流电,实现对交流负载的供电。光伏发电系统与储能系统之间的互动关系通过合理的控制策略和能量管理实现,以实现最佳的能源利用效率和系统运行的安全稳定性。

  储能系统是将电能转化为其他形式的能量并在需要时将其释放出来的装置。在独立工作模式下,储能系统通过将多余的电能储存起来,可以独立供电,减少对电网的依赖。

  常见的储能系统类型包括电池、超级电容器和储水式蓄能装置等。电池是最常见的储能设备,可以将电能储存为化学能,并在需要时转化为电能输出。超级电容器则是一种能够存储和释放大量电能的装置,具有高功率密度和长周期寿命等特点。储水式蓄能装置通过将水抬升到高处来储存电能,需要时通过水轮发电机转化为电能输出。

  光伏-储能系统的独立工作模式是基于光伏发电系统和储能系统的相互配合和互动实现的。光伏发电系统通过将太阳能转化为电能,满足电力需求,并将多余的电能储存在储能系统中。

  当需要用电时,储能系统将储存的电能输出供电。如果光伏发电系统无法提供足够的电能,储能系统可以作为备用电源,满足电力需求。另外,在天气不好或夜间无太阳光照射时,储能系统可以为光伏发电系统提供电能支持,确保系统的连续供电。

  光伏-储能系统的独立与互动关系能够实现电能的高效利用和平稳供应。通过光伏组件和储能装置的互相补充和互相支持,系统运行更加稳定可靠,能源利用效率得到提高。这种集成方式也减少了对传统能源的依赖,对可再生能源的利用具有积极的意义。

  光伏-储能系统的集成是将光伏发电系统和储能系统相互连接,并通过控制算法实现能量的高效转化和最大化利用。关键技术对于系统的性能和效率至关重要。

  集成系统的电网连接技术是关键的一环。该技术包括逆变器的设计和控制,以及电网与系统之间的通信和协调。逆变器的设计需要满足光伏发电系统和储能系统的要求,并保证系统的安全和稳定运行。电网连接也需要考虑到双向能量流动和与电网的同步性。

  能量管理和调度技术是系统集成的核心。能量管理技术通过协调光伏发电系统和储能系统之间的能量流动,实现能量的平衡,并最大限度地减少能量的浪费和损失。调度技术则通过优化算法和控制策略,确保系统稳定运行,并满足用户的能量需求。

  智能控制和监测技术也是系统集成中的重要组成部分。智能控制技术可以根据能量的需求和供应情况,实时调整系统的工作状态,并对系统进行优化配置。

  监测技术则可以实时监测系统的运行状态和性能指标,及时发现问题并采取相应措施。

  系统集成的优化设计方法旨在提高系统的效率和性能,最大化利用可再生能源,并降低能源成本。

  需要进行系统的规划与设计。根据实际需求和资源情况,确定光伏发电系统和储能系统的规模和容量,并合理布局设备的位置和连接方式。考虑系统的可扩展性和适应性,以便在未来进行系统的升级和扩展。

  优化配置设计是系统集成的关键步骤。该步骤包括确定光伏组件的类型和布置,选择适当的储能设备和调度控制算法,以及设计系统的运行策略和模式。优化配置设计需要综合考虑能量供给和需求的平衡,系统的效率和稳定性,以及经济性和可持续性等因素。

  对系统进行模拟和分析是优化设计的重要手段。通过建立数学模型和仿真平台,可以评估系统的性能和效果,并对系统进行优化调整。模拟和分析可以考虑各种参数和因素的影响,提供系统设计和优化的指导意见。

  系统优化配置设计需要考虑到一系列约束条件,以确保系统的可靠性和经济性。系统的规模和容量应根据实际能源需求和供给情况进行合理分配。光伏发电系统和储能系统的容量需

  要与用户的能量需求相匹配,避免系统过剩或不足的问题。系统的规模和容量也需要考虑到资源约束和环境影响等因素。

  系统的成本和经济性是约束条件的重要考虑因素。系统的设计和配置应尽量降低成本,并在经济效益和投资回报上达到最优化。优化配置设计需要综合考虑设备采购成本、运维成本和能源成本等方面的问题。

  系统的可靠性和稳定性也是约束条件的重要方面。优化配置设计需要确保系统的运行稳定,并避免能量供给不足或过剩的问题。系统的可靠性还需要考虑到设备寿命、故障率和维修保养等方面的因素。

  光伏-储能系统的系统集成与优化设计需要综合考虑关键技术、优化方法和约束条件,以实现可持续发展和能源利用的最大化。通过合理配置、智能控制和优化算法等手段,可以提高系统的效率和性能,降低能源成本,并实现能源供需平衡与优化。

  光伏-储能系统的集成能够实现电力的平衡,提高系统的可靠性和稳定性。光伏发电系统在白天产生的电力可以直接供应给负载,而多余的电力可以通过储能系统进行储存,以供给夜间或低辐射时段的负载需求。光伏-储能系统可以实现电力的平衡,减少对电网的依赖性,降低电力供应的不确定性。

  光伏-储能系统集成的另一个重要方面是系统运行成本的分析。光伏发电系统的运行成本主要包括设备的安装、运维和维修等方面的费用,而储能系统的运行成本则主要包括储能设备的制造、安装和维护等费用。通过对光伏-储能系统的性能分析,可以评估系统的运行成本,并针对性地提出降低运行成本的措施,如优化设备的选型和配置,改进运维方式等。

  星空体育官方入口 星空体育官网

  电网负荷波动是影响电力供应稳定性的重要因素。光伏-储能系统的集成可以有效应对电网负荷波动,提高系统的电力供应可靠性。

  光伏-储能系统通过储能设备的使用可以有效平衡电力的供需关系。当电网负荷过高或太低时,储能系统可以根据电网的需求进行电力的释放或储存,以调节电力的供应和消耗,保持电网的稳定运行。

  另外,光伏-储能系统还可以通过与电网进行互动实现对电网负荷波动的应对。当电网负荷过高时,光伏-储能系统可以将多余的电力注入电网,从而减轻电网负荷;当电网负荷不足时,光伏-储能系统可以从电网获取额外的电力供给负载。通过这种方式,光伏-储能系统能够与电网互相支撑,提高电网的应对负荷波动的能力。

  光伏-储能系统集成的能源效率是评估系统性能的重要指标之一。光伏发电系统的能源效率主要取决于光伏组件的转换效率和光照强度,而储能系统的能源效率则主要取决于储能设备的充放电效率。通过对光伏-储能系统的能源效率进行分析,可以评估系统的能源利用效率,并采取措施提高系统的能源转换效率和利用率。

  光伏-储能系统集成的经济性分析是评估系统投资回报的重要依据。光伏发电系统的经济性主要包括系统的建设和运行成本,而储能系统的经济性则主要包括储能设备的制造、安装和运维成本。通过对光伏-储能系统的经济性进行分析,可以评估系统投资的回报率和收益,为决策者提供合理的投资方案和运行管理策略。

  光伏-储能系统集成还可以提供其他应用优势,如减少碳排放、提高电力供应的可持续性等方面。通过对光伏-储能系统集成的性能分析,可以深入了解系统的优势和潜力,并为相关政策和战略的制定提供依据。

  在未来的研究中,还需要进一步完善光伏-储能系统的性能分析方法和模型,提高系统的性能和经济性。还需要针对不同地区和应用场景,深入探讨光伏-储能系统集成的可行性和应用前景,推动光伏-储能技术的发展和应用。

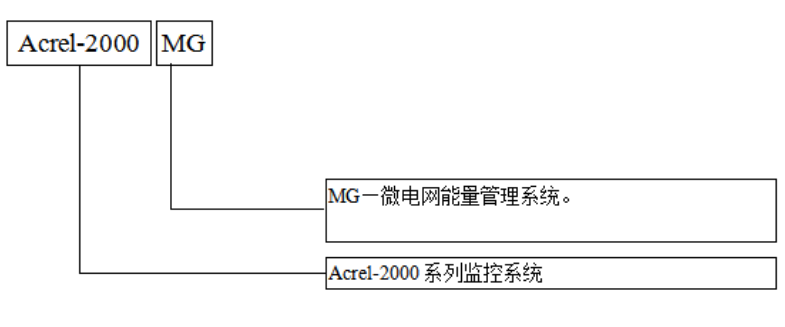

  Acrel-2000MG微电网能量管理系统,是我司根据新型电力系统下微电网监控系统与微电网能量管理系统的要求,总结国内外的研究和生产的先进经验,专门研制出的企业微电网能量管理系统。本系统满足光伏系统、风力发电、储能系统以及充电桩的接入,铨天候进行数据采集分析,直接监视光伏、风能、储能系统、充电桩运行状态及健康状况,是一个集监控系统、能量管理为一体的管理系统。该系统在安全稳定的基础上以经济优化运行为目标,促进可再生能源应用,提高电网运行稳定性、补偿负荷波动;有效实现用户侧的需求管理、消除昼夜峰谷差、平滑负荷,提高电力设备运行效率、降低供电成本。为企业微电网能量管理提供安全、可靠、经济运行提供了全新的解决方案。

  微电网能量管理系统应采用分层分布式结构,整个能量管理系统在物理上分为三个层:设备层、网络通信层和站控层。站级通信网络采用标准以太网及TCP/IP通信协议,物理媒介可以为光纤、网线、屏蔽双绞线等。系统支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信规约。

  GB/T26802.1-2011工业控制计算机系统通用规范第1部分:通用要求

  GB/T26806.2-2011工业控制计算机系统工业控制计算机基本平台第2部分:性能评定方法

  GB/T26802.5-2011工业控制计算机系统通用规范第5部分:场地安全要求

  GB/T26802.6-2011工业控制计算机系统通用规范第6部分:验收大纲

  DL/T634.5101远动设备及系统第5-101部分:传输规约基本远动任务配套标准

  系统可应用于城市、高速公路、工业园区、工商业区、居民区、智能建筑、海岛、无电地区可再生能源系统监控和能量管理需求。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图1)

  本平台采用分层分布式结构进行设计,即站控层、网络层和设备层,详细拓扑结构如下:

  微电网能量管理系统人机界面友好,应能够以系统一次电气图的形式直观显示各电气回路的运行状态,实时监测各回路电压、电流、功率、功率因数等电参数信息,动态监视各回路断路器、隔离开关等合、分闸状态及有关故障、告警等信号。其中,各子系统回路电参量主要有:三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值;状态参数主要有:开关状态、断路器故障脱扣告警等。

  系统应可以对分布式电源、储能系统进行发电管理,使管理人员实时掌握发电单元的出力信息、收益信息、储能荷电状态]及发电单元与储能单元运行功率设置等。

  系统应可以对储能系统进行状态管理,能够根据储能系统的荷电状态进行及时告警,并支持定期的电池维护。

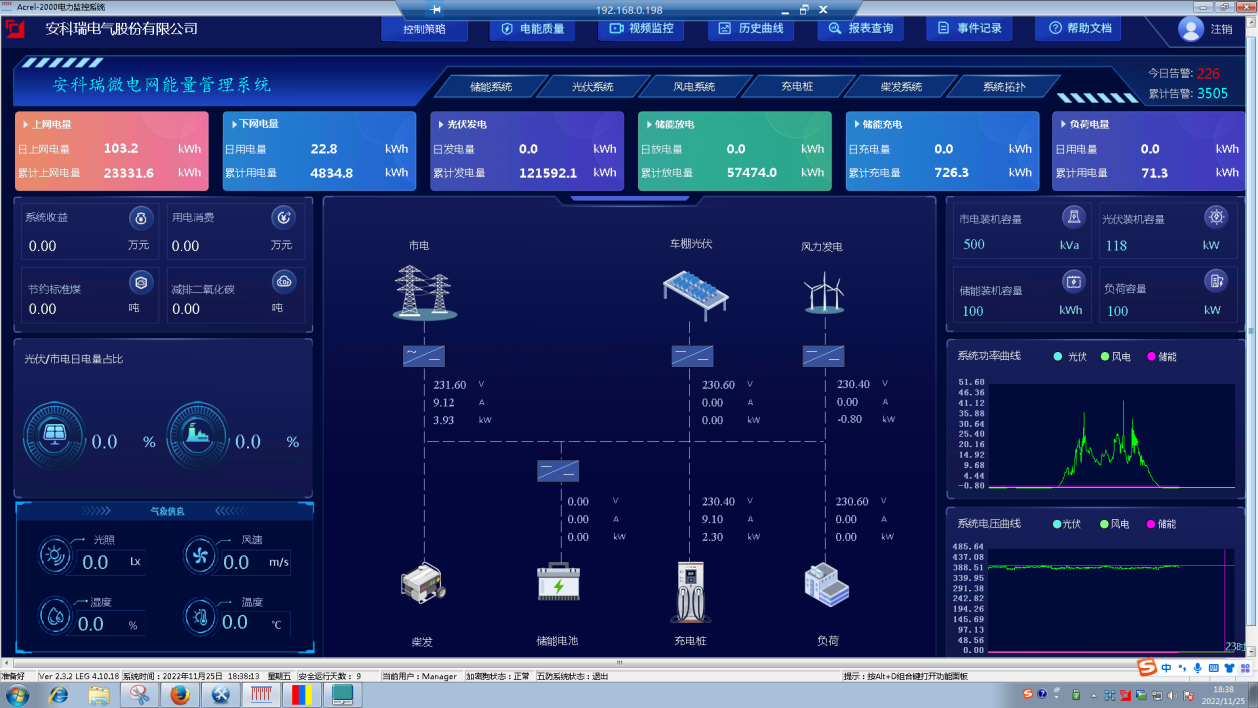

  微电网能量管理系统的监控系统界面包括系统主界面,包含微电网光伏、风电、储能、充电桩及总体负荷组成情况,包括收益信息、天气信息、节能减排信息、功率信息、电量信息、电压电流情况等。根据不同的需求,也可将充电,储能及光伏系统信息进行显示。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图2)

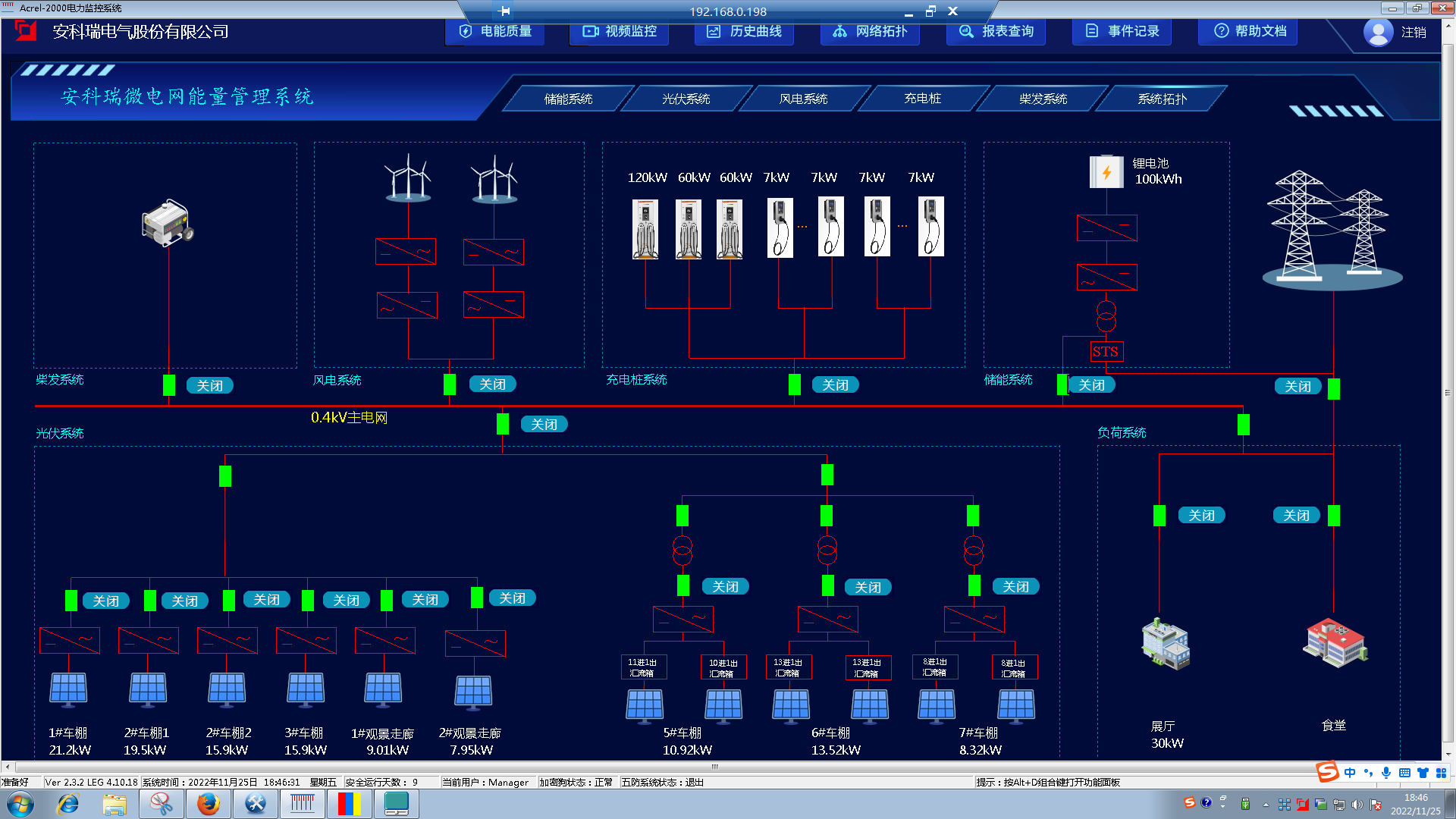

  子界面主要包括系统主接线图、光伏信息、风电信息、储能信息、充电桩信息、通讯状况及一些统计列表等。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图3)

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图4)

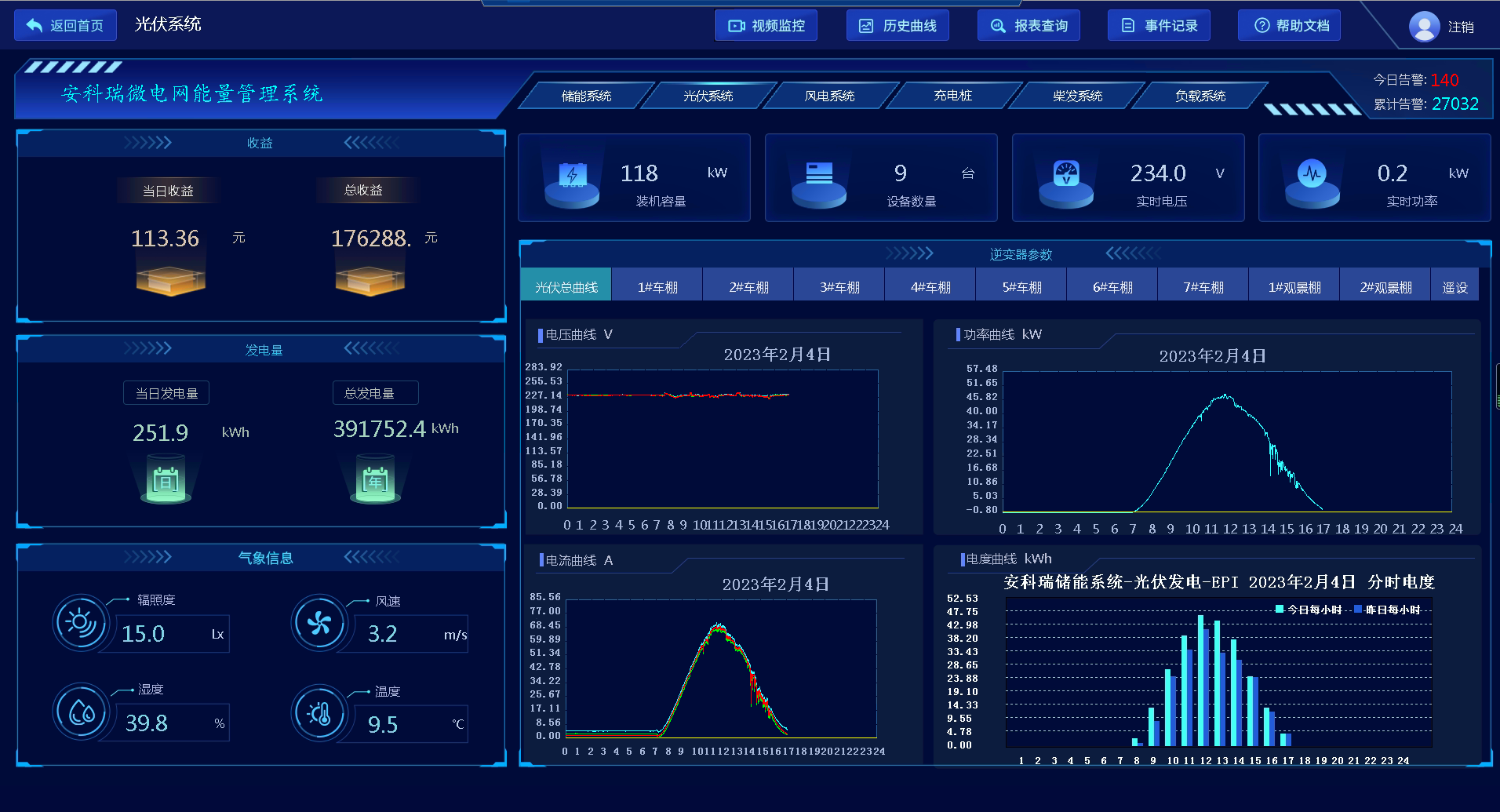

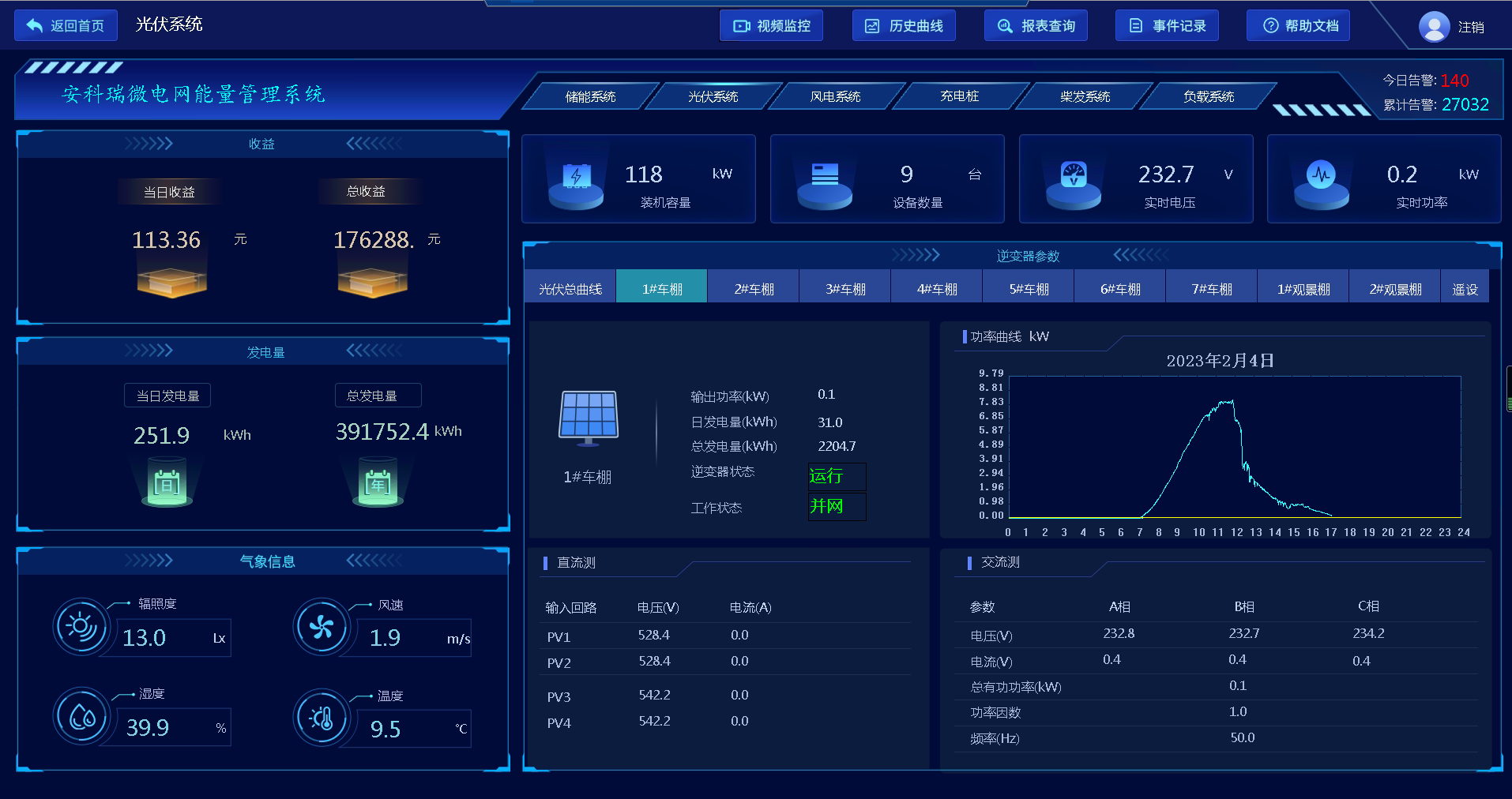

  本界面用来展示对光伏系统信息,主要包括逆变器直流侧、交流侧运行状态监测及报警、逆变器及电站发电量统计及分析、并网柜电力监测及发电量统计、电站发电量年有效利用小时数统计、发电收益统计、碳减排统计、辐照度/风力/环境温湿度监测、发电功率模拟及效率分析;同时对系统的总功率、电压电流及各个逆变器的运行数据进行展示。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图5)

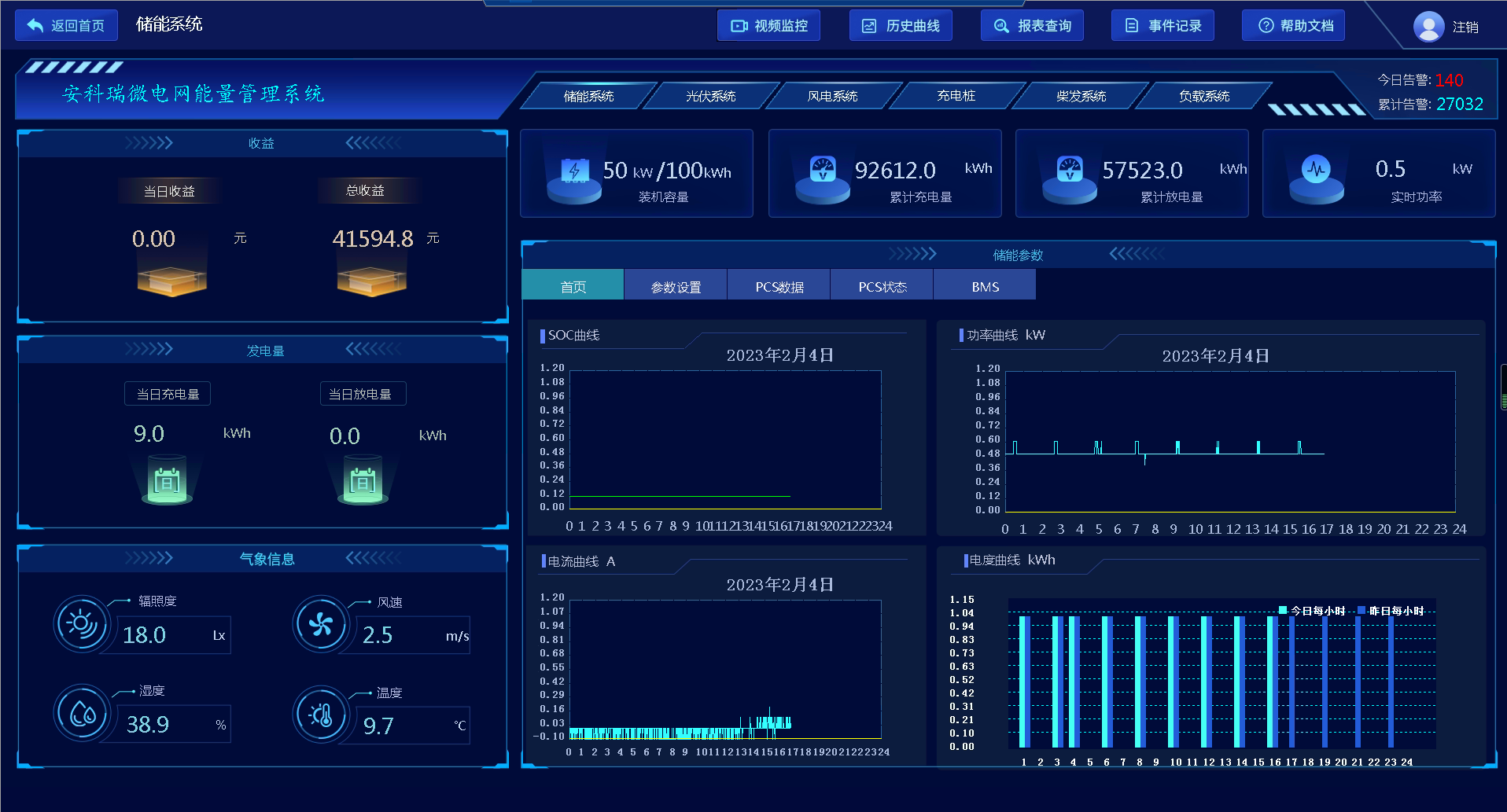

  本界面主要用来展示本系统的储能装机容量、储能当前充放电量、收益、SOC变化曲线以及电量变化曲线储能系统PCS参数设置界面

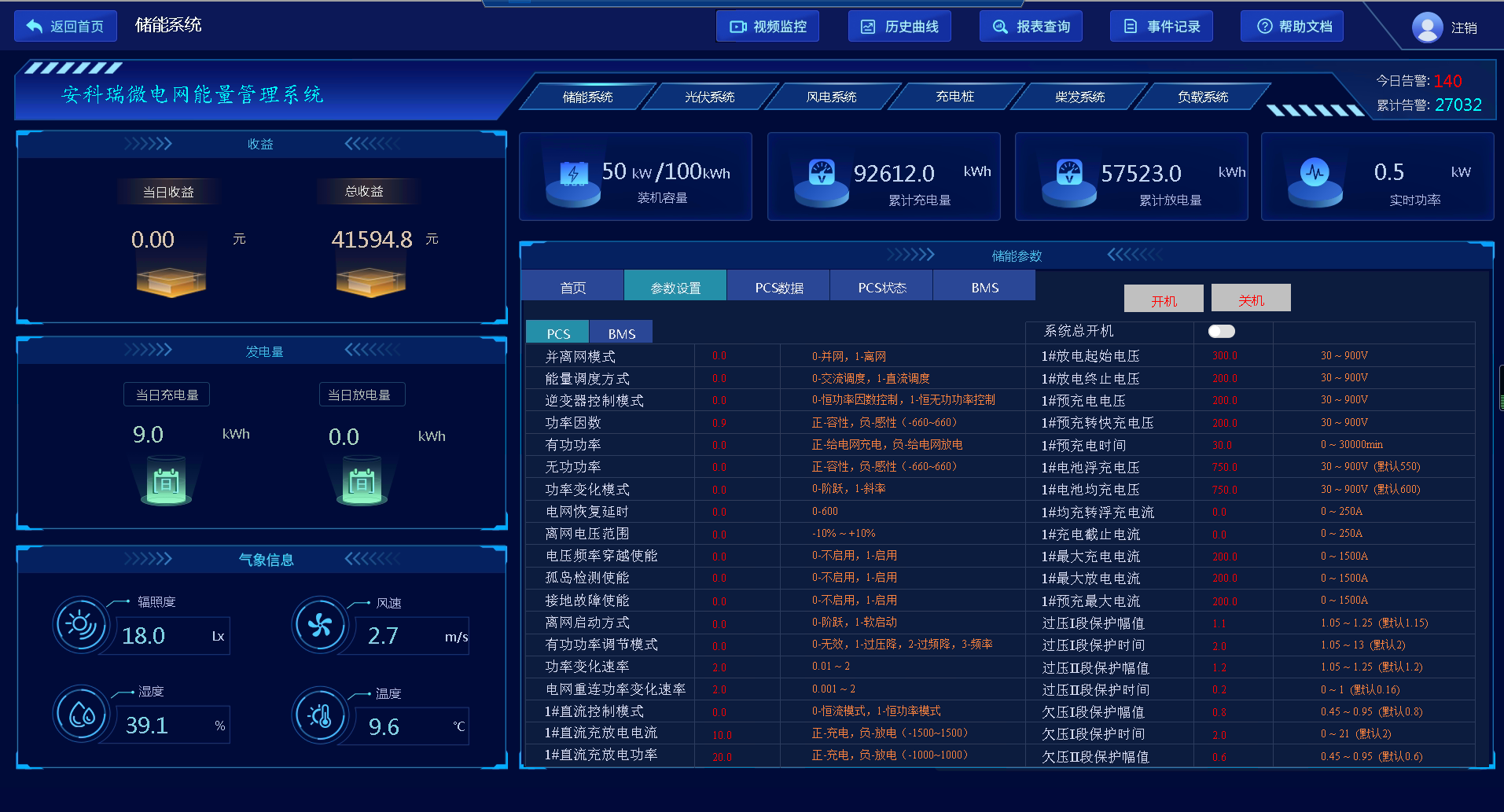

  本界面主要用来展示对PCS的参数进行设置,包括开关机、运行模式、功率设定以及电压、电流的限值。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图6)

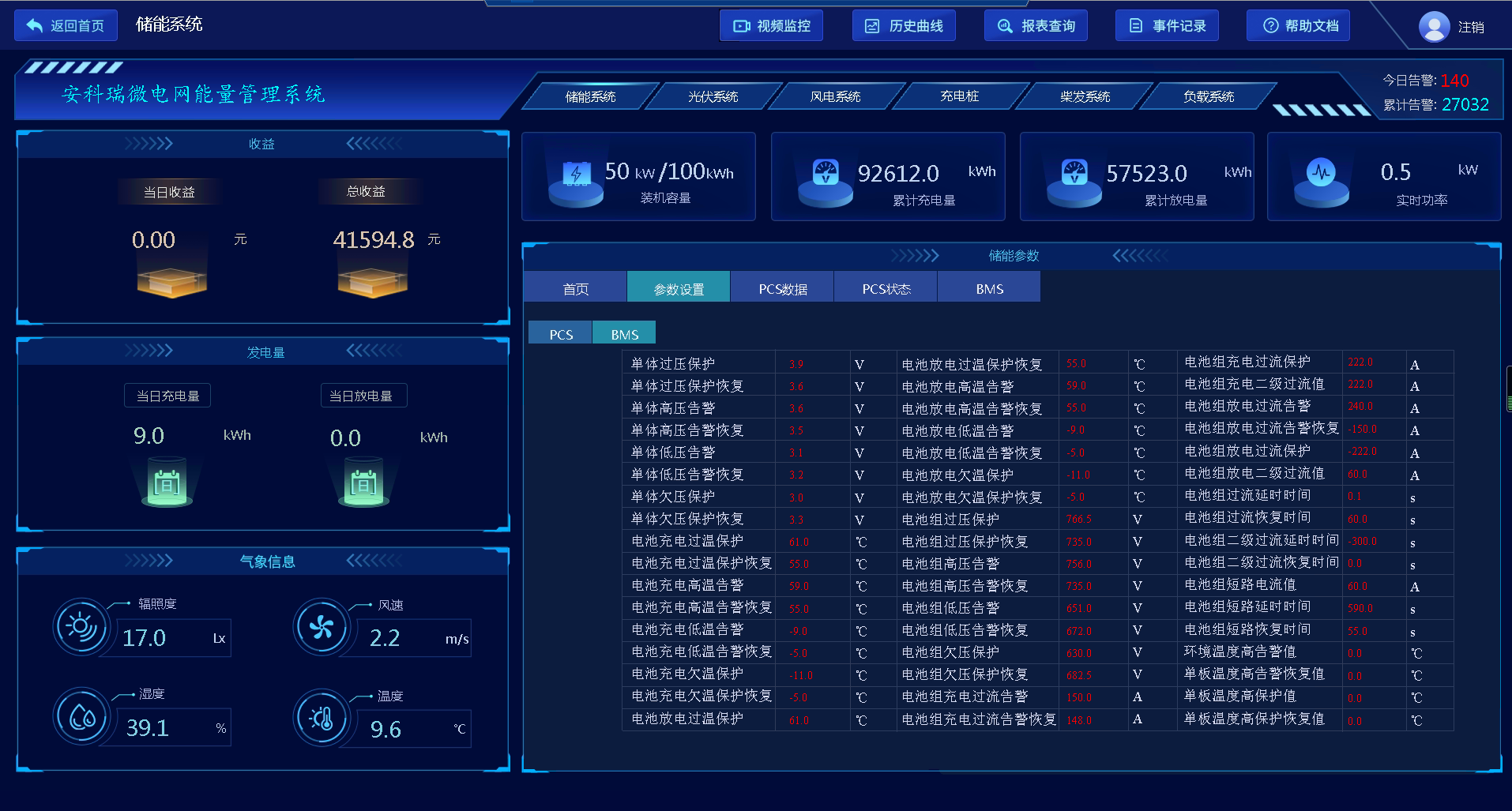

  本界面用来展示对BMS的参数进行设置,主要包括电芯电压、温度保护限值、电池组电压、电流、温度限值等。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图7)

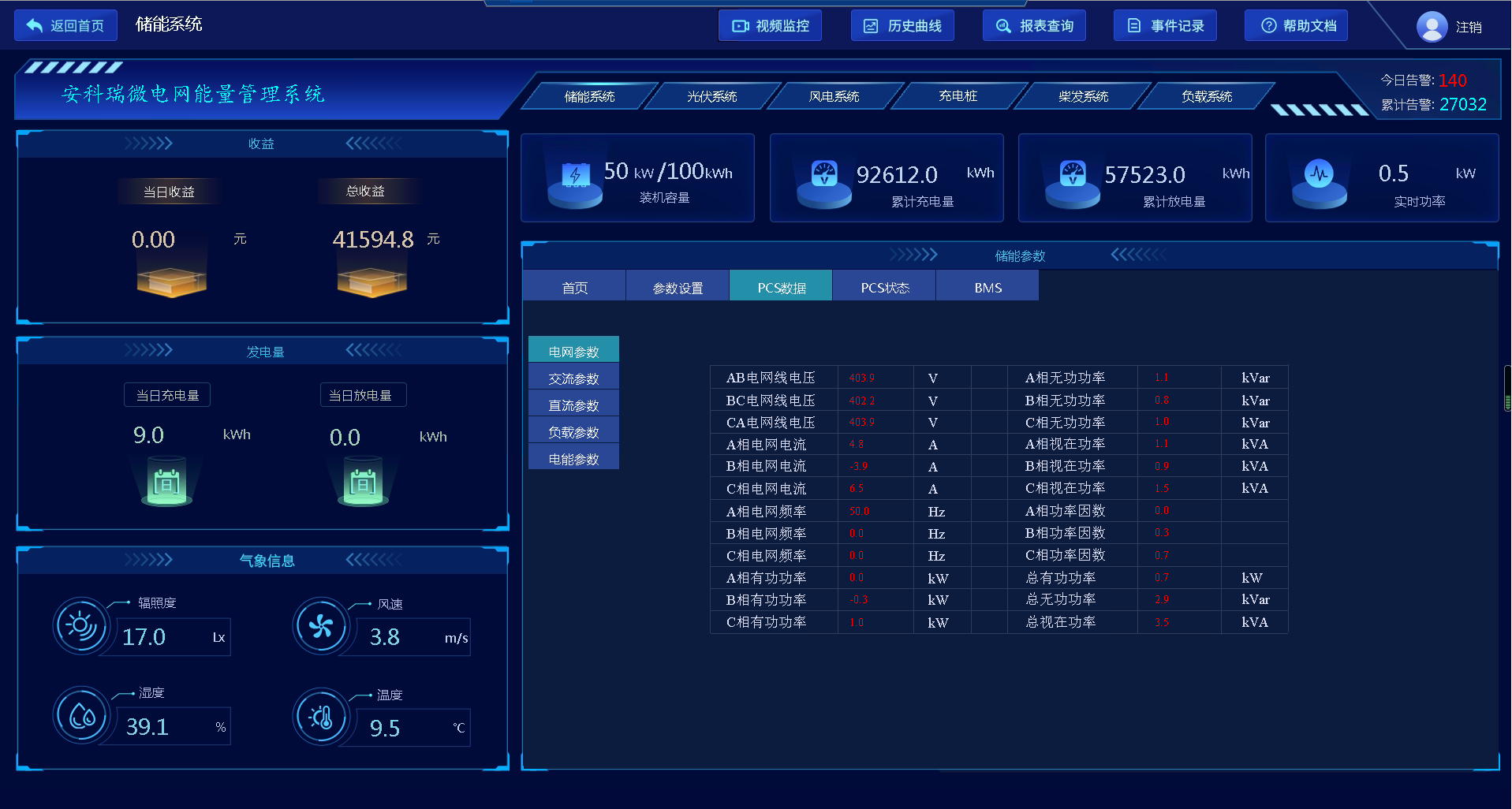

  本界面用来展示对PCS电网侧数据,主要包括相电压、电流、功率、频率、功率因数等。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图8)

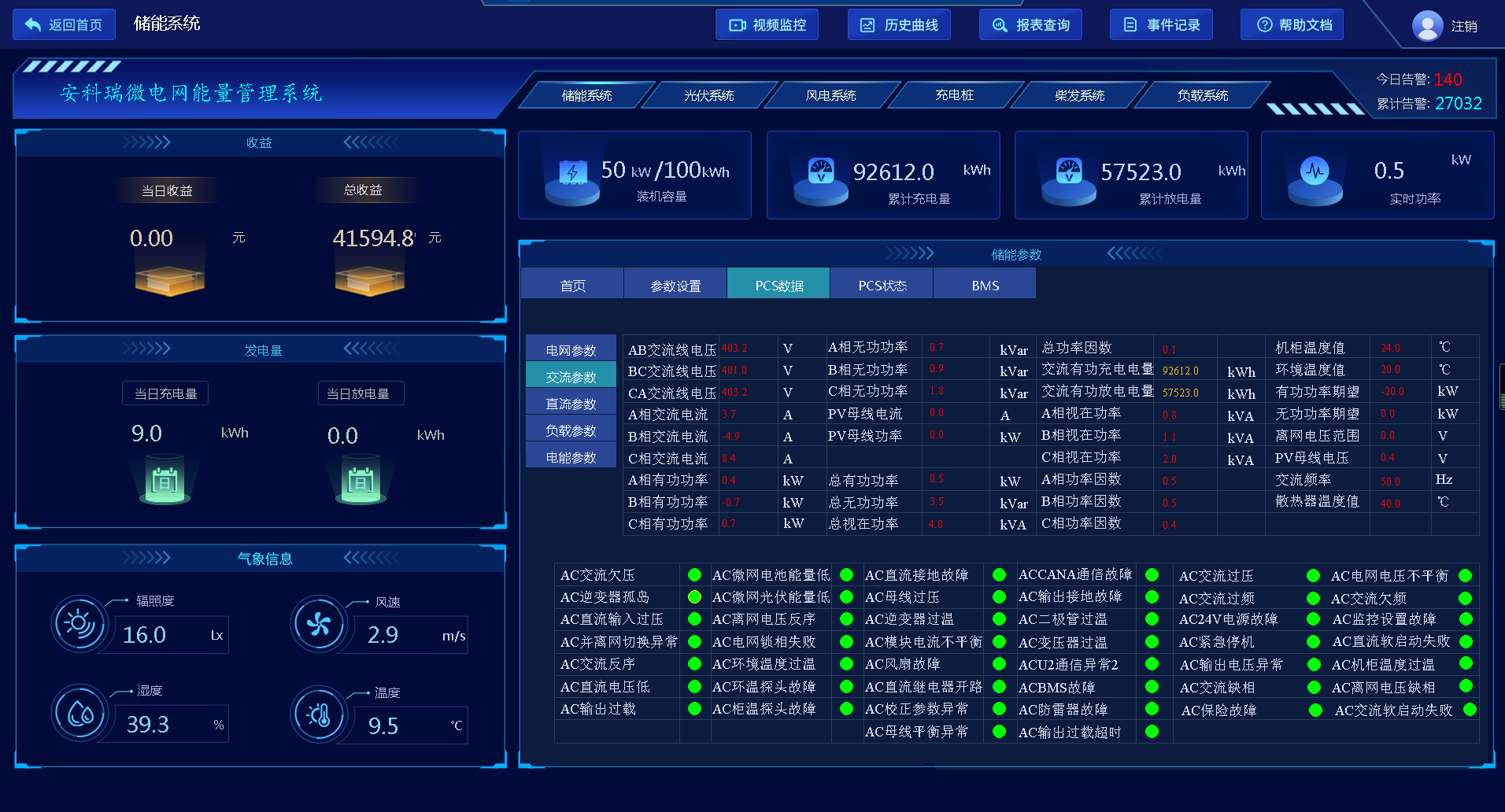

  本界面用来展示对PCS交流侧数据,主要包括相电压、电流、功率、频率、功率因数、温度值等。同时针对交流侧的异常信息进行告警。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图9)

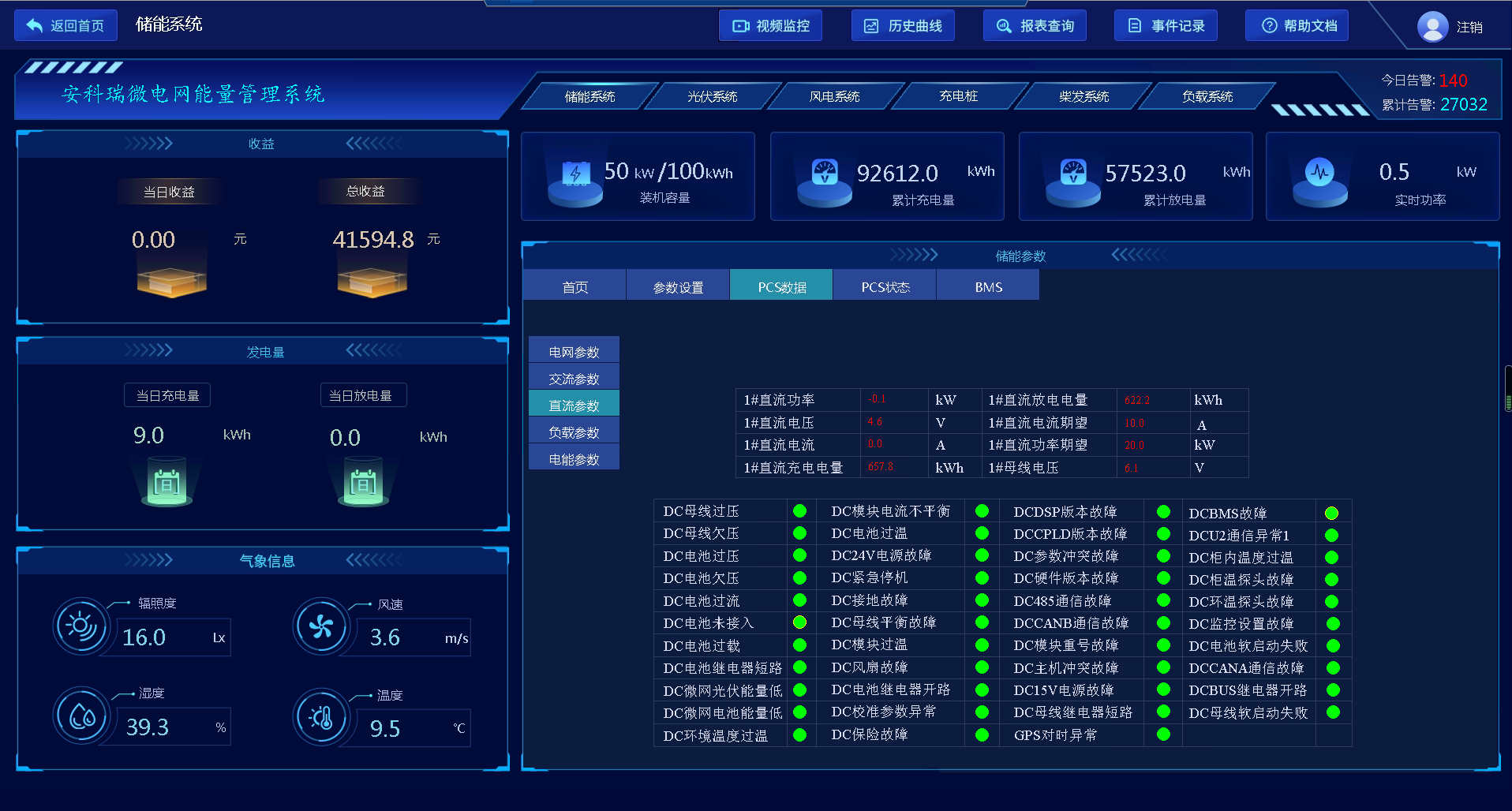

  本界面用来展示对PCS直流侧数据,主要包括电压、电流、功率、电量等。同时针对直流侧的异常信息进行告警。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图10)

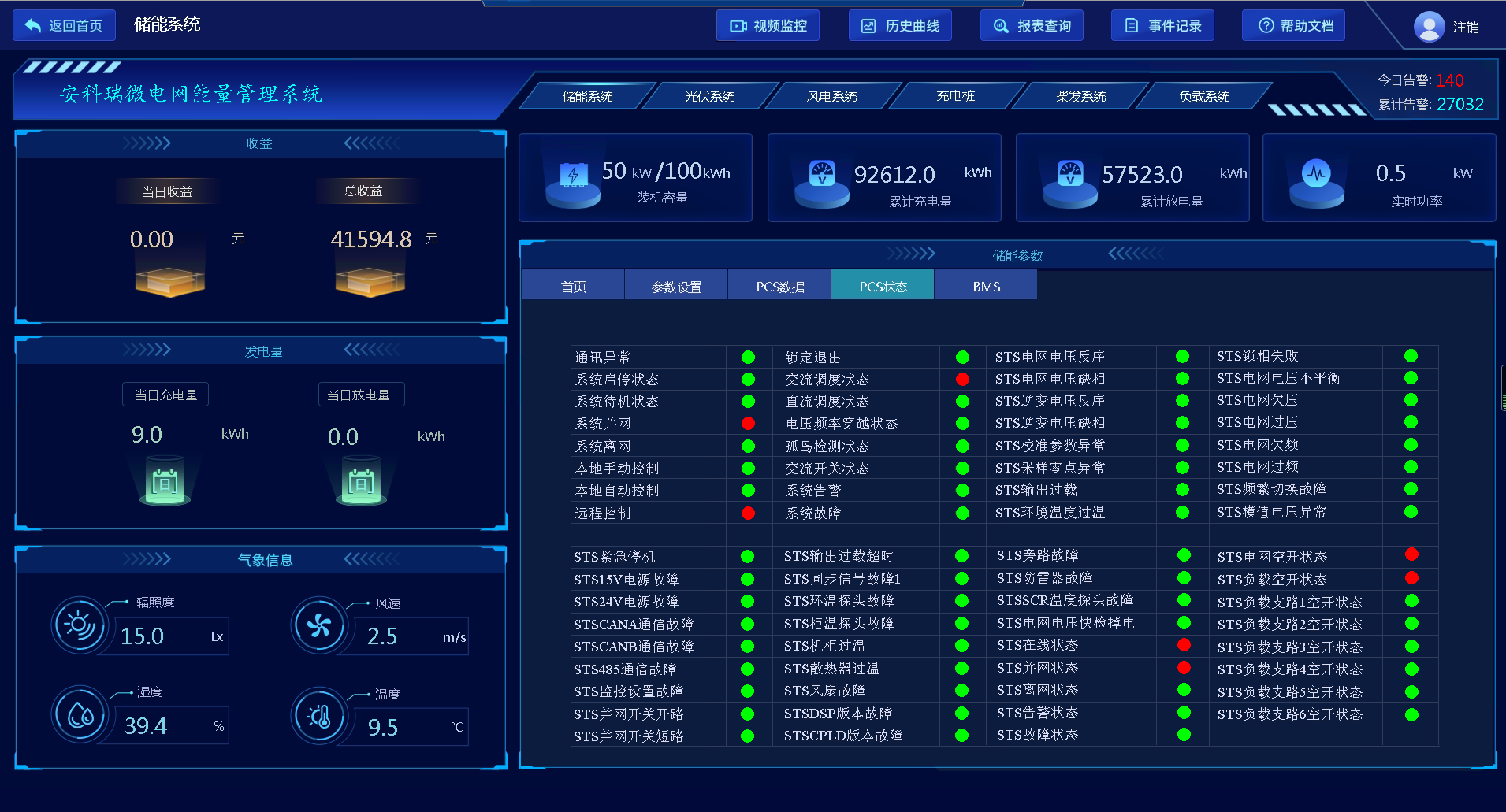

  本界面用来展示对PCS状态信息,主要包括通讯状态、运行状态、STS运行状态及STS故障告警等。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图11)

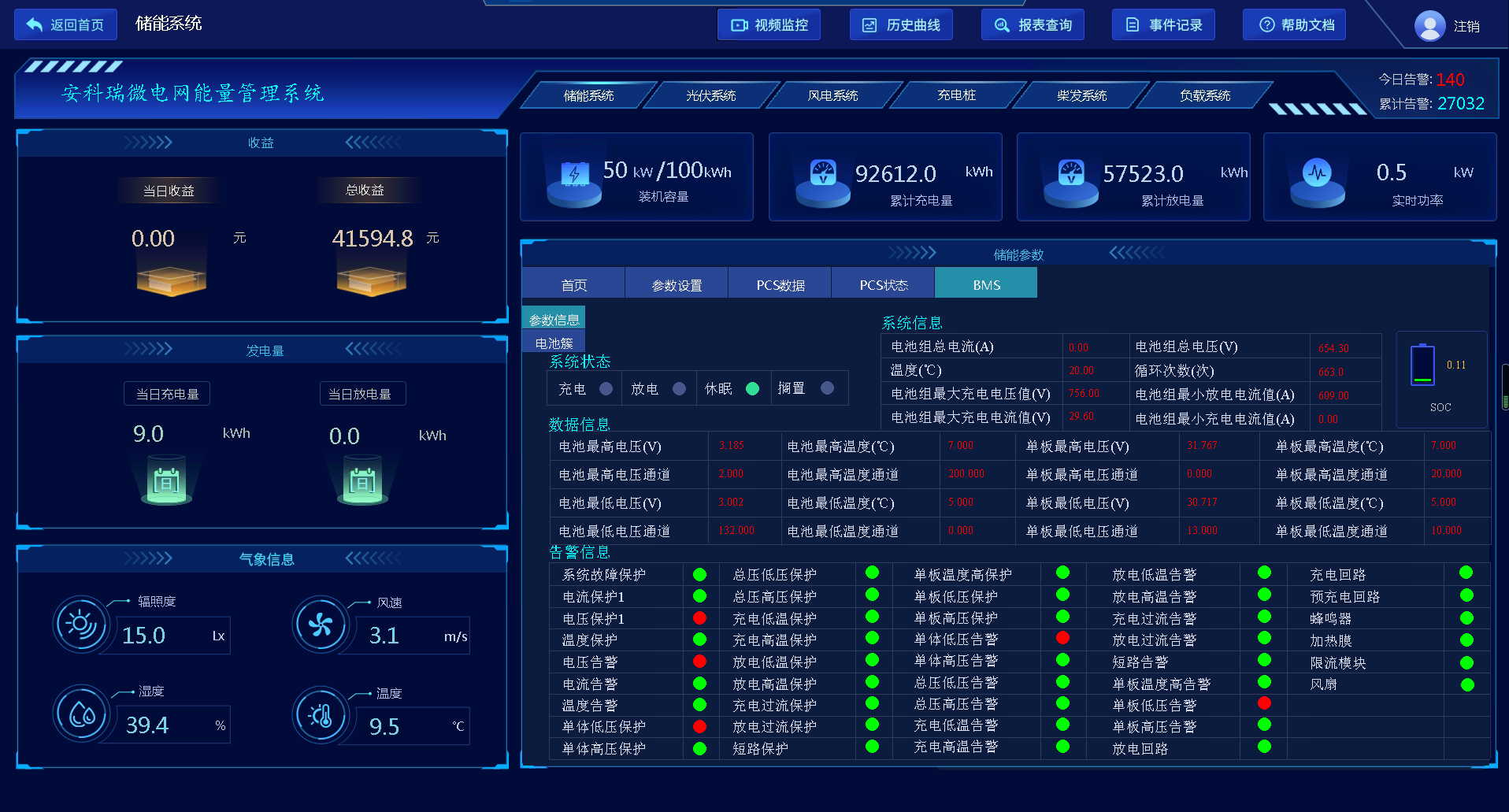

  本界面用来展示对BMS状态信息,主要包括储能电池的运行状态、系统信息、数据信息以及告警信息等,同时展示当前储能电池的SOC信息。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图12)

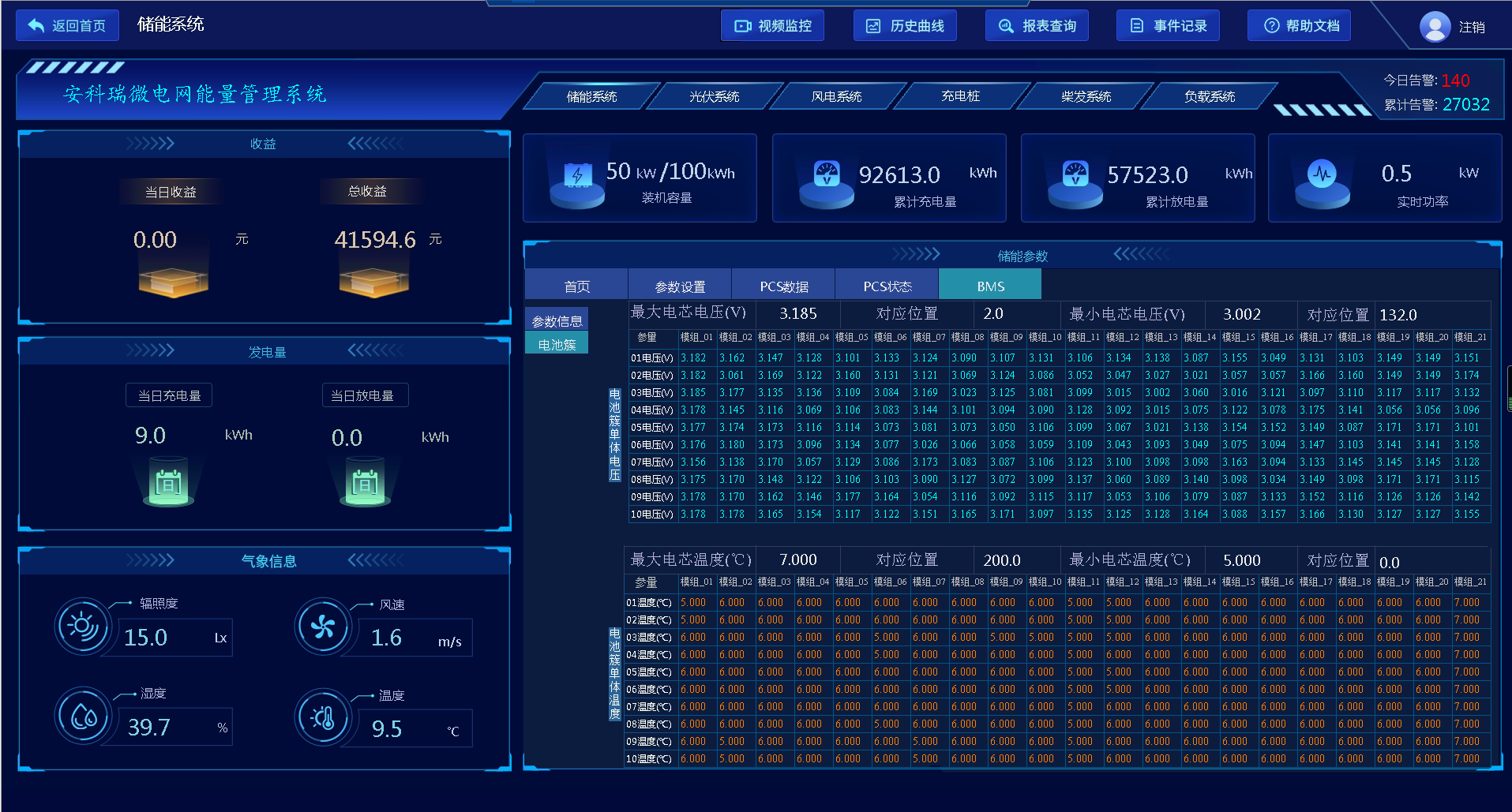

  本界面用来展示对电池簇信息,主要包括储能各模组的电芯电压与温度,并展示当前电芯的Z大、Z小电压、温度值及所对应的位置。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图13)

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图14)

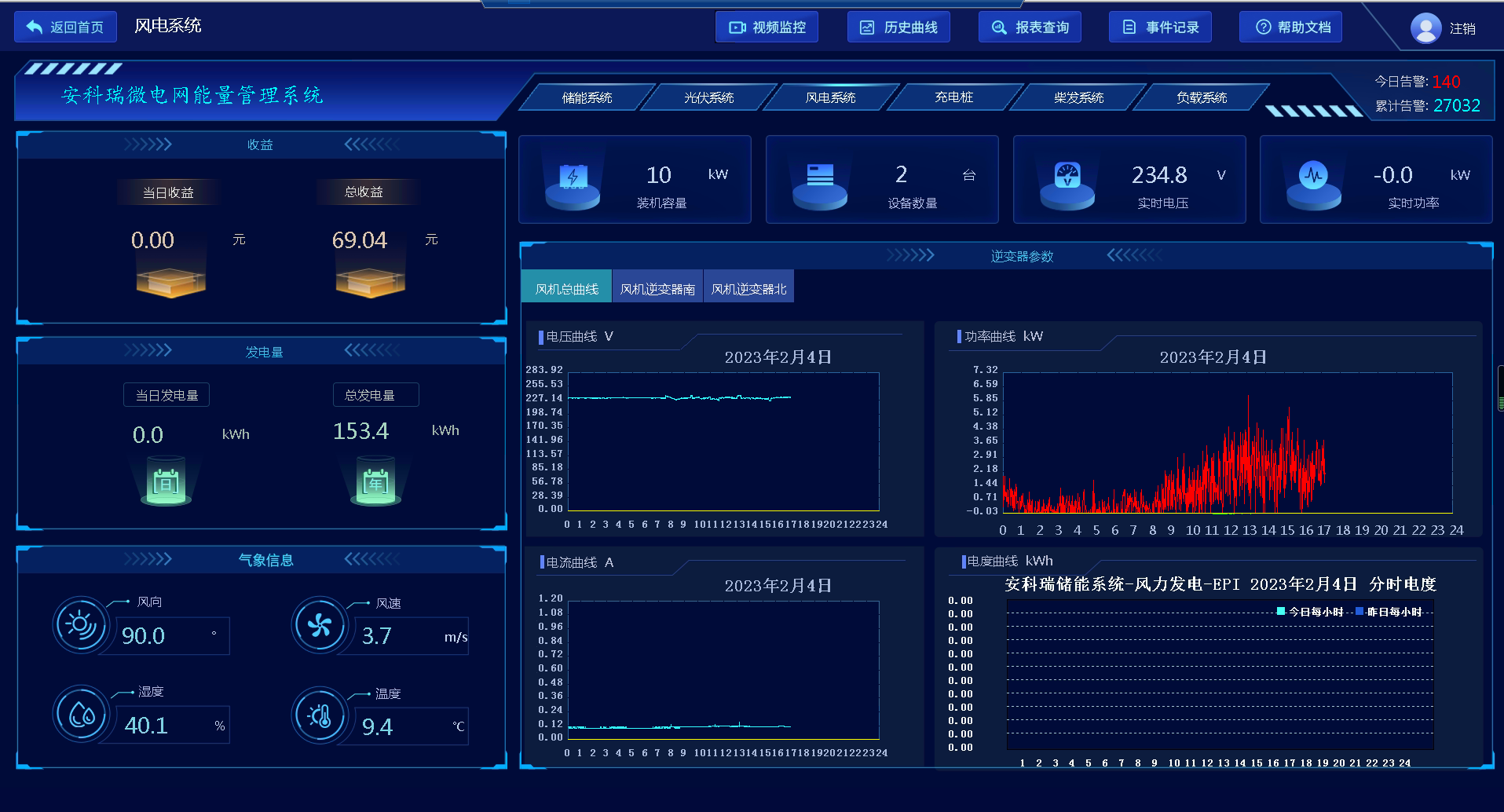

  本界面用来展示对风电系统信息,主要包括逆变控制一体机直流侧、交流侧运行状态监测及报警、逆变器及电站发电量统计及分析、电站发电量年有效利用小时数统计、发电收益统计、碳减排统计、风速/风力/环境温湿度监测、发电功率模拟及效率分析;同时对系统的总功率、电压电流及各个逆变器的运行数据进行展示。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图15)

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图16)

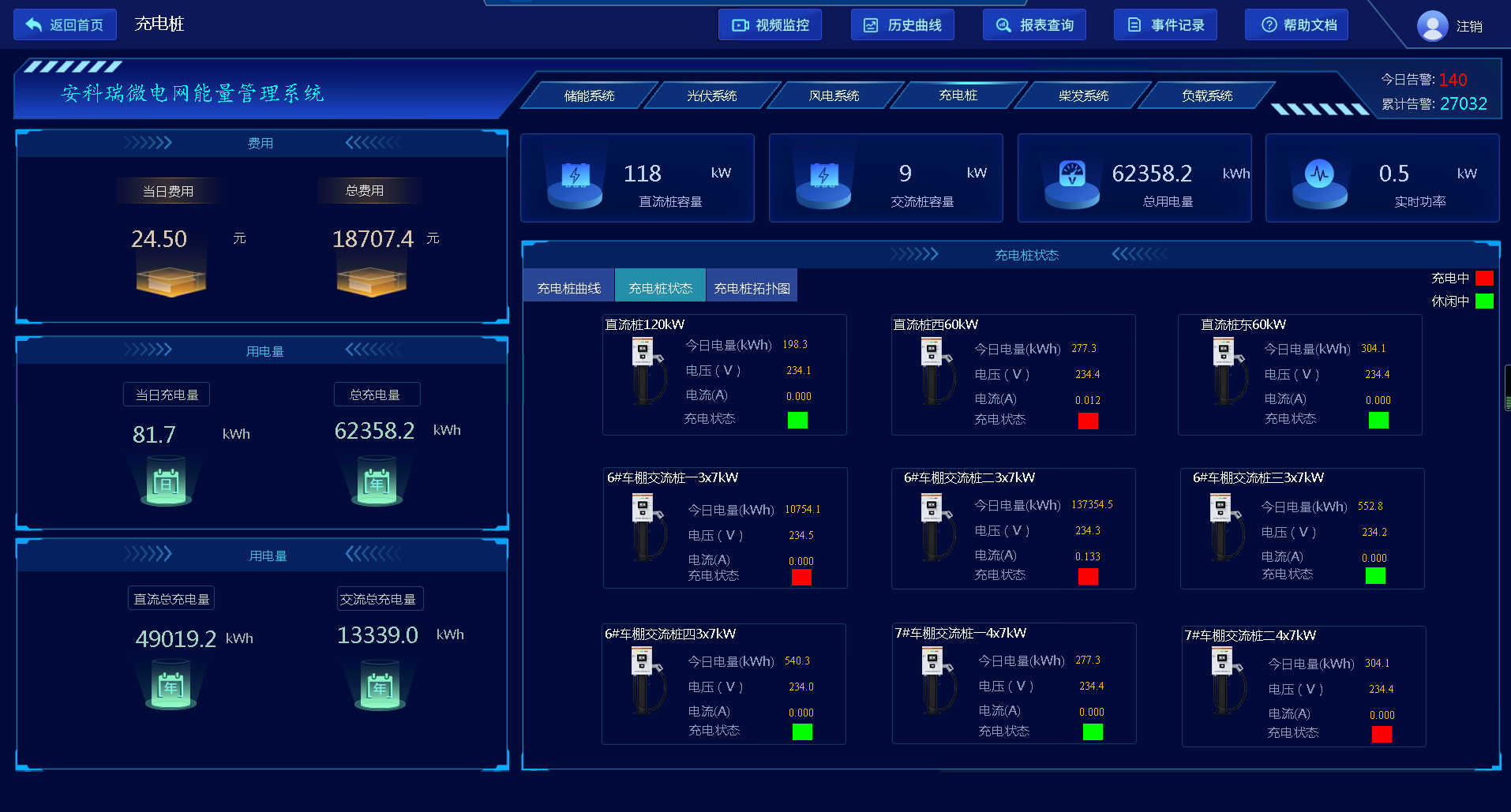

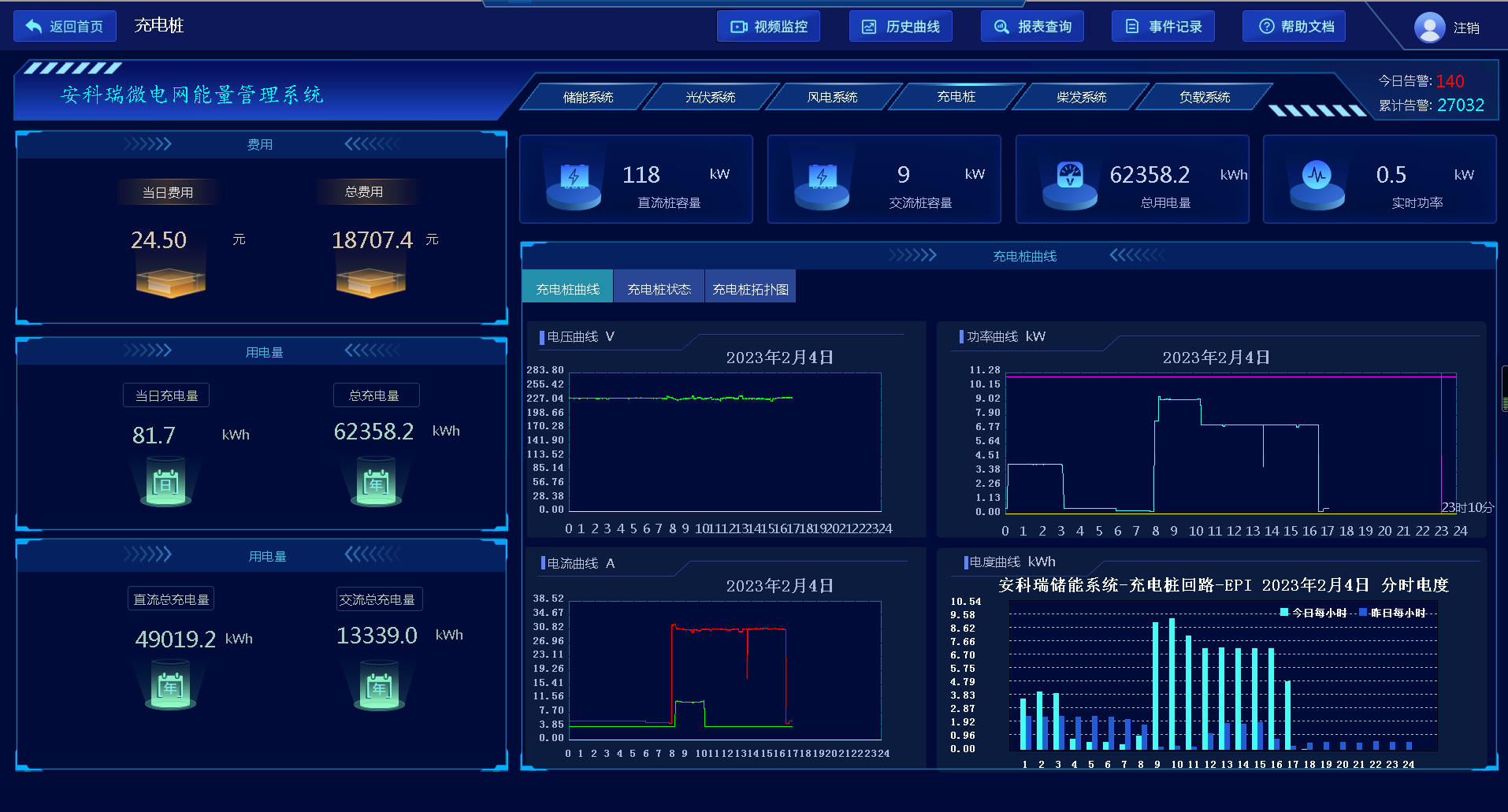

  本界面用来展示对充电桩系统信息,主要包括充电桩用电总功率、交直流充电桩的功率、电量、电量费用,变化曲线、各个充电桩的运行数据等。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图17)

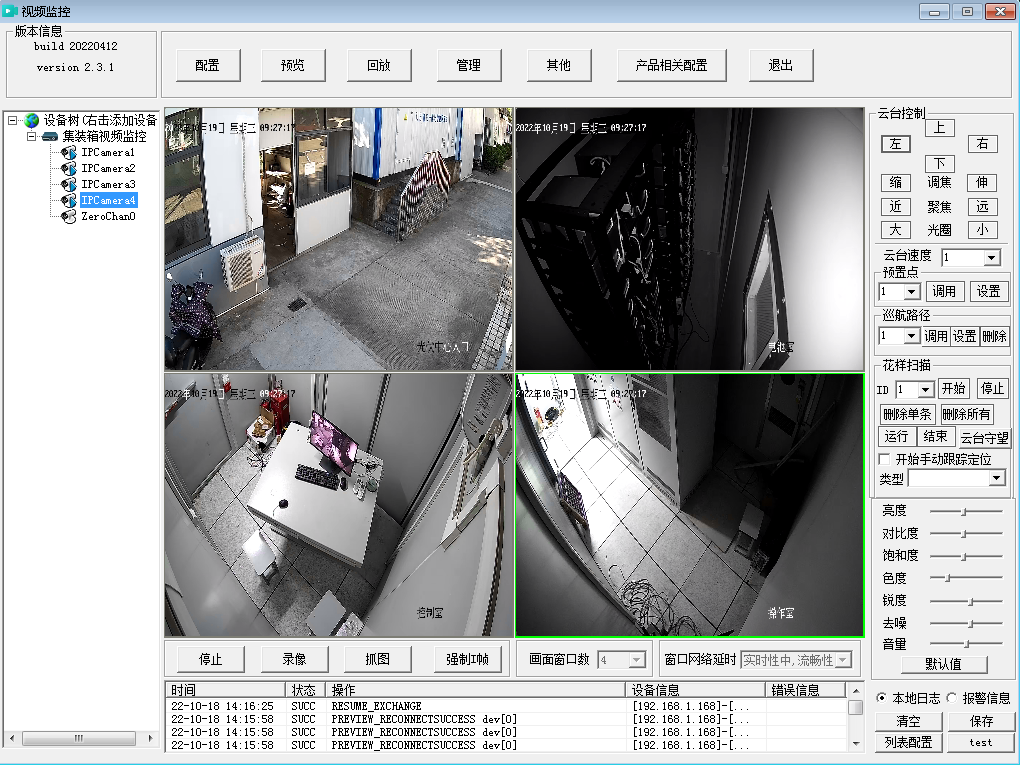

  本界面主要展示系统所接入的视频画面,且通过不同的配置,实现预览、回放、管理与控制等。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图18)

  系统应可以通过历史发电数据、实测数据、未来天气预测数据,对分布式发电进行短期、超短期发电功率预测,并展示合格率及误差分析。根据功率预测可进行人工输入或者自动生成发电计划,便于用户对该系统新能源发电的集中管控。

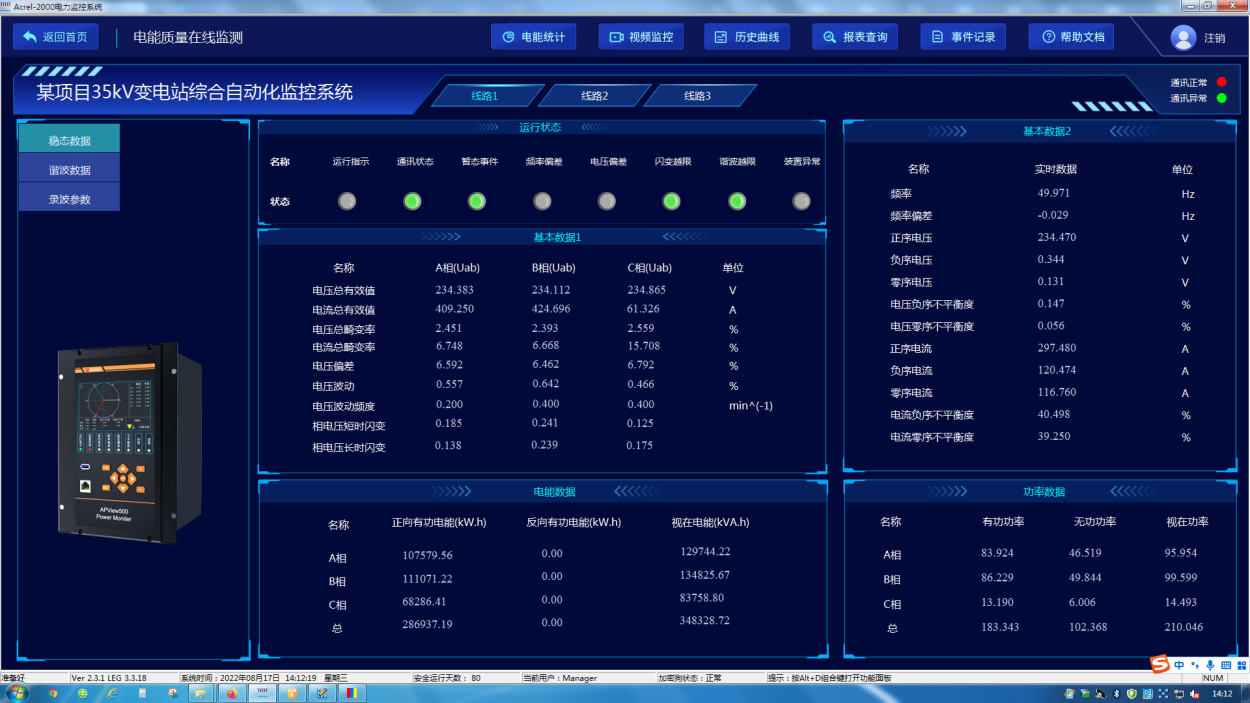

  2)谐波分析功能:系统应能实时显示A/B/C三相电压总谐波畸变率、A/B/C三相电流总谐波畸变率、奇次谐波电压总畸变率、奇次谐波电流总畸变率、偶次谐波电压总畸变率、偶次谐波电流总畸变率;应能以柱状图展示2-63次谐波电压含有率、2-63次谐波电压含有率、0.5~63.5次间谐波电压含有率、0.5~63.5次间谐波电流含有率;

  4)功率与电能计量:系统应能显示A/B/C三相有功功率、无功功率和视在功率;应能显示三相总有功功率、总无功功率、总视在功率和总功率因素;应能提供有功负荷曲线,包括日有功负荷曲线(折线型)和年有功负荷曲线)电压暂态监测:在电能质量暂态事件如电压暂升、电压暂降、短时中断发生时,系统应能产生告警,事件能以弹窗、闪烁、声音、短信、电话等形式通知相关人员;系统应能查看相应暂态事件发生前后的波形。

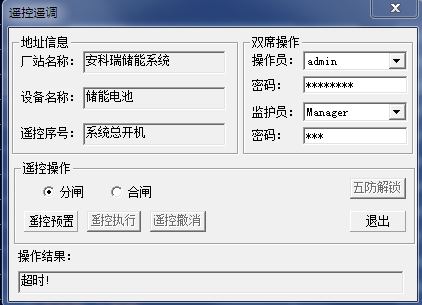

  应可以对整个微电网系统范围内的设备进行远程遥控操作。系统维护人员可以通过管理系统的主界面完成遥控操作,并遵循遥控预置、遥控返校、遥控执行的操作顺序,可以及时执行调度系统或站内相应的操作命令。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图19)

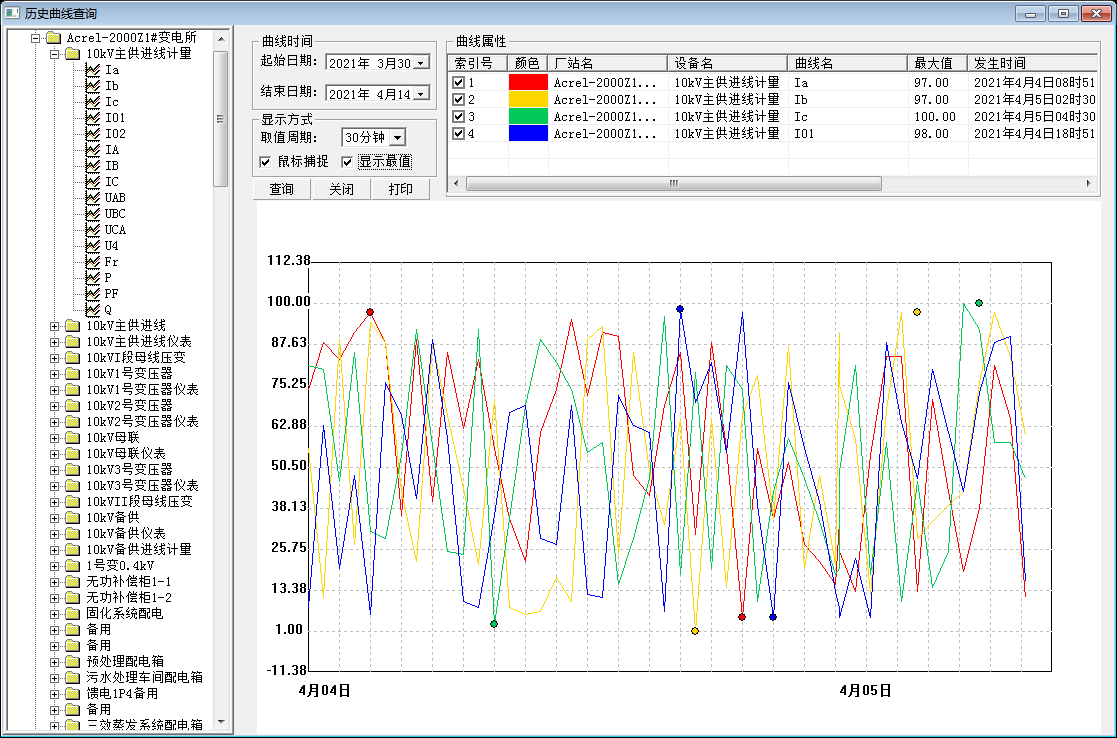

  应可在曲线查询界面,可以直接查看各电参量曲线,包括三相电流、三相电压、有功功率、无功功率、功率因数、SOC、SOH、充放电量变化等曲线统计报表

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图20)

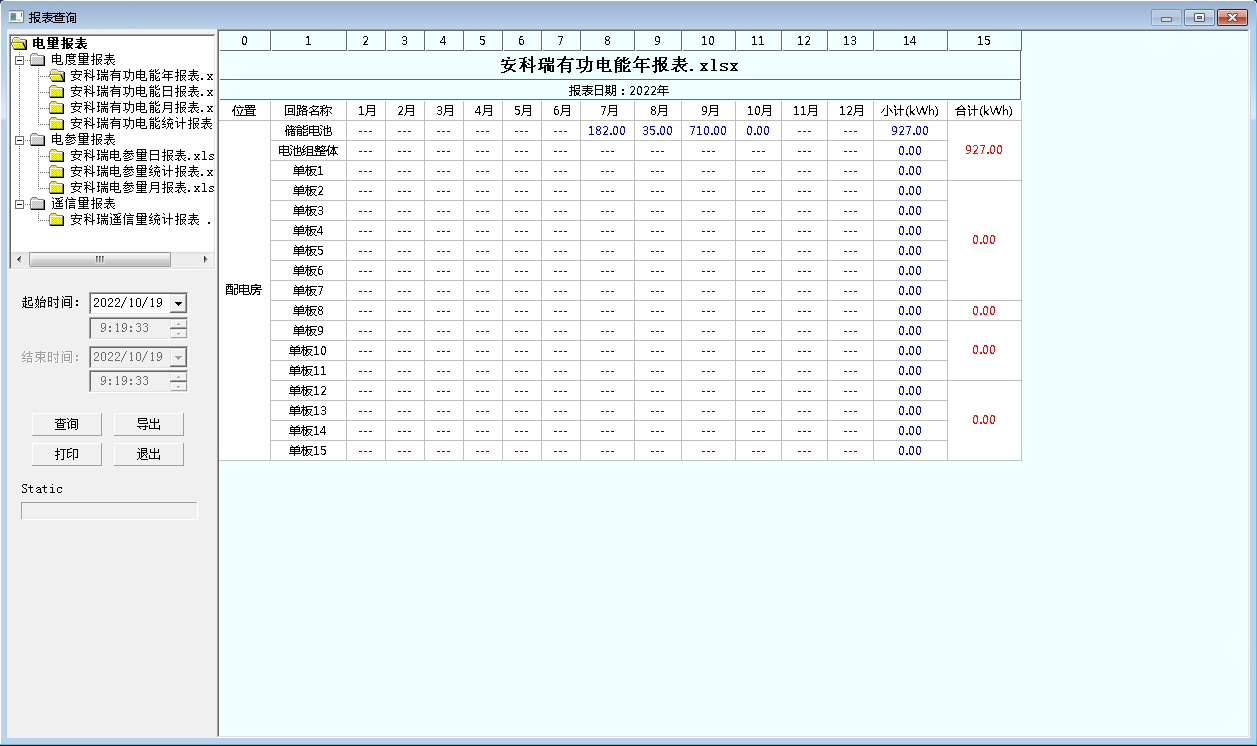

  具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。[6]对微电网与外部系统间电能量交换进行统计分析;对系统运行的节能、收益等分析;具备对微电网供电可靠性分析,包括年停电时间、年停电次数等分析;具备对并网型微电网的并网点进行电能质量分析。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图21)

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图22)

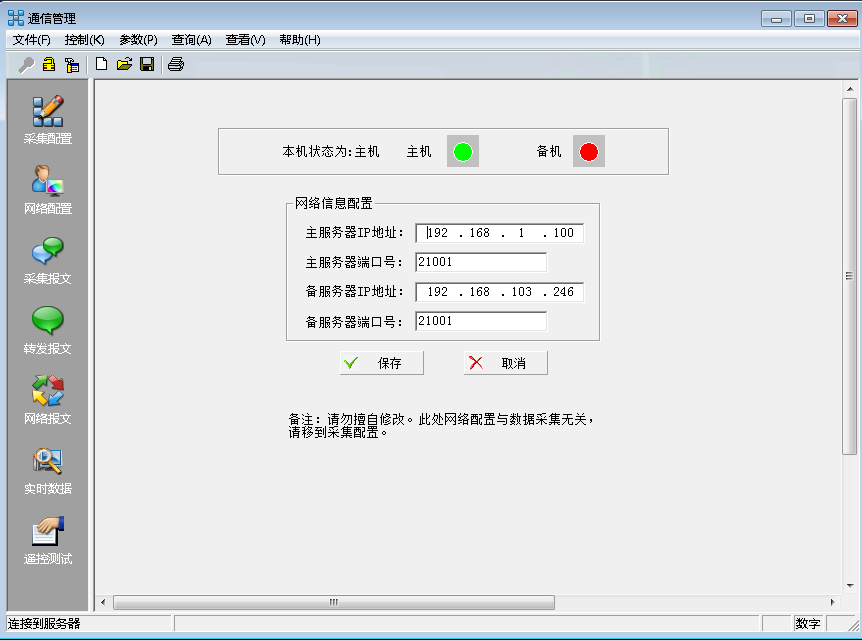

  可以对整个微电网系统范围内的设备通信情况进行管理、控制、数据的实时监测。系统维护人员可以通过管理系统的主程序右键打开通信管理程序,[6]然后选择通信控制启动所有端口或某个端口,快速查看某设备的通信和数据情况。通信应支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信规约。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图23)

  应可以在系统发生故障时,自动准确地记录故障前、后过程的各相关电气量的变化情况,通过对这些电气量的分析、比较,对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平有着重要作用。其中故障录波共可记录16条,[6]每条录波可触发6段录波,每次录波可记录故障前8个周波、故障后4个周波波形,总录波时间共计46s。每个采样点录波至少包含12个模拟量、10个开关量波形。

星空体育网站:浅谈光伏—储能微电网能量管理系统储能系统的集成研究(图24)

  可以自动记录事故时刻前后一段时间的所有实时扫描数据,包括开关位置、保护动作状态、遥测量等,形成事故分析的数据基础。

  电力参数测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率,频率、功率因数等)、复费率电能计量、四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能:带有RS485/MODBUS-RTU 协议:带开关量输入和继电器输出可实现断路器开关的遜信“和“遥控”的功能

  本研究以光伏-储能系统的集成设计为研究对象,首先对其独立工作模式进行了深入的分析,并且提出了一种新的系统集成方法,通过这种方法,可以提高系统的能源效率并实现供电的稳定。同时,我们采用数学模型对系统进行优化配置设计,尽管在设计过程中遇到了多项约束,但通过科学合理的配置,成功实现了电功率平衡并降低了系统运行成本。最后,实例分析表明,该光伏-储能集成系统能有效应对电网负荷波动,提高能源效率并减少系统成本。尽管该研究有一定的成果,但仍存在一些不完善的地方,例如集成优化方法在复杂环境下的适用性等问题,需要在今后的研究中进行深入探讨。此外,为了尽可能地提高系统的能源效率和稳定性,有必要研究新的光伏-储能集成技术和策略,提供更全面、准确的优化配置方案。本研究的结果,一方面为光伏-储能系统的集成设计提供了理论依据,另一方面也为相关领域的研究提供了新的思路和指导。
